روش های مقاوم سازی اسکلت فلزی در برابر زلزله
ایران به دلیل موقعیت جغرافیایی خاص خود، یکی از کشورهای زلزله خیز جهان محسوب می شود. همین واقعیت باعث شده که مهندسان عمران و معماران همواره به دنبال راهکارهایی برای افزایش ایمنی سازه ها در برابر زمین لرزه باشند. روش های مقاوم سازی اسکلت فلزی در برابر زلزله یکی از حوزه های مهم در مهندسی سازه است که هدف آن کاهش آسیب پذیری ساختمان ها و حفظ جان و سرمایه ساکنان است.
اسکلت فلزی به دلیل انعطاف پذیری و شکل پذیری ذاتی فولاد، عملکرد مناسبی در برابر نیروهای دینامیکی زلزله دارد، اما این به معنای ایمنی کامل نیست. ضعف در طراحی اولیه، اجرای نادرست، فرسودگی مصالح یا تغییر کاربری ساختمان می تواند نیاز به مقاوم سازی را ایجاد کند. این مقاله با نگاهی تخصصی به بررسی ضرورت مقاوم سازی، رفتار سازه های فلزی در برابر زلزله، اصول طراحی و روش های تقویت می پردازد.
ضرورت مقاوم سازی سازه های فلزی در مناطق زلزله خیز
تجربه زلزله های گذشته نشان داده است که حتی ساختمان هایی با اسکلت فلزی نیز در صورت طراحی یا اجرای نامناسب، دچار خسارت جدی می شوند. مناطقی مانند تهران، تبریز، کرمان و کرمانشاه به دلیل قرار گرفتن روی گسل های فعال، همواره در معرض خطر هستند.
مقاوم سازی نه تنها برای ساختمان های قدیمی ضروری است، بلکه در سازه های جدید نیز به عنوان یک اقدام پیشگیرانه می تواند طول عمر مفید و ایمنی ساختمان را افزایش دهد. این کار باعث کاهش تلفات جانی، جلوگیری از خسارت های اقتصادی و حفظ کاربری سازه پس از زلزله می شود.
در واقع، روش های مقاوم سازی اسکلت فلزی در برابر زلزله بخشی از رویکرد جامع مدیریت ریسک لرزه ای است که در دنیا به عنوان یک استاندارد ایمنی پذیرفته شده است.
رفتار اسکلت فلزی در برابر زلزله
فولاد به دلیل خاصیت شکل پذیری، می تواند تحت نیروهای زلزله تغییر شکل دهد بدون آن که بلافاصله دچار شکست شود. این ویژگی باعث می شود اسکلت فلزی انرژی زلزله را جذب و مستهلک کند. با این حال، نقاط ضعف سازه اغلب در اتصالات، اعضای کمانش پذیر و نواحی تمرکز تنش ظاهر می شوند.
در زلزله، سازه فلزی تحت حرکات رفت و برگشتی سریع قرار می گیرد که باعث ایجاد نیروهای برشی، خمشی و کششی در اعضا می شود. اگر این نیروها بیش از ظرفیت مجاز عضو یا اتصال باشند، احتمال تغییر شکل دائمی، گسیختگی یا حتی فروریزش وجود دارد.
رفتار اسکلت فلزی به عوامل مختلفی بستگی دارد:
- کیفیت طراحی و انطباق با آیین نامه های لرزه ای
- نوع سیستم باربر جانبی (قاب خمشی، مهاربندی، دیوار برشی فولادی)
- کیفیت و جزئیات اتصالات
- شرایط نگهداری و خوردگی اعضا
اصول و معیارهای طراحی مقاوم سازی
در روش های مقاوم سازی اسکلت فلزی در برابر زلزله، رعایت اصول و معیارهای طراحی از اهمیت ویژه ای برخوردار است. این اصول شامل:
- شکل پذیری کافی
اعضا و اتصالات باید توانایی تغییر شکل بدون شکست ناگهانی را داشته باشند تا انرژی زلزله جذب شود. - توزیع مناسب سختی
سختی سازه باید به طور متناسب در ارتفاع و پلان توزیع شود تا از تمرکز تغییر شکل در نقاط خاص جلوگیری شود. - پیوستگی مسیر انتقال بار
مسیر انتقال بار جانبی از سقف تا فونداسیون باید بدون قطع یا ضعف باشد. - پرهیز از ضعف های موضعی
باید از کمانش زودرس اعضا یا شکست ترد اتصالات جلوگیری شود. - انطباق با آیین نامه ها
استفاده از آیین نامه هایی مانند آیین نامه ۲۸۰۰ ایران یا AISC Seismic Provisions الزامی است.
روش های مقاوم سازی اسکلت فلزی
روش های متعددی برای مقاوم سازی سازه های فلزی در برابر زلزله وجود دارد که انتخاب آن ها به شرایط ساختمان و نتایج ارزیابی لرزه ای بستگی دارد:

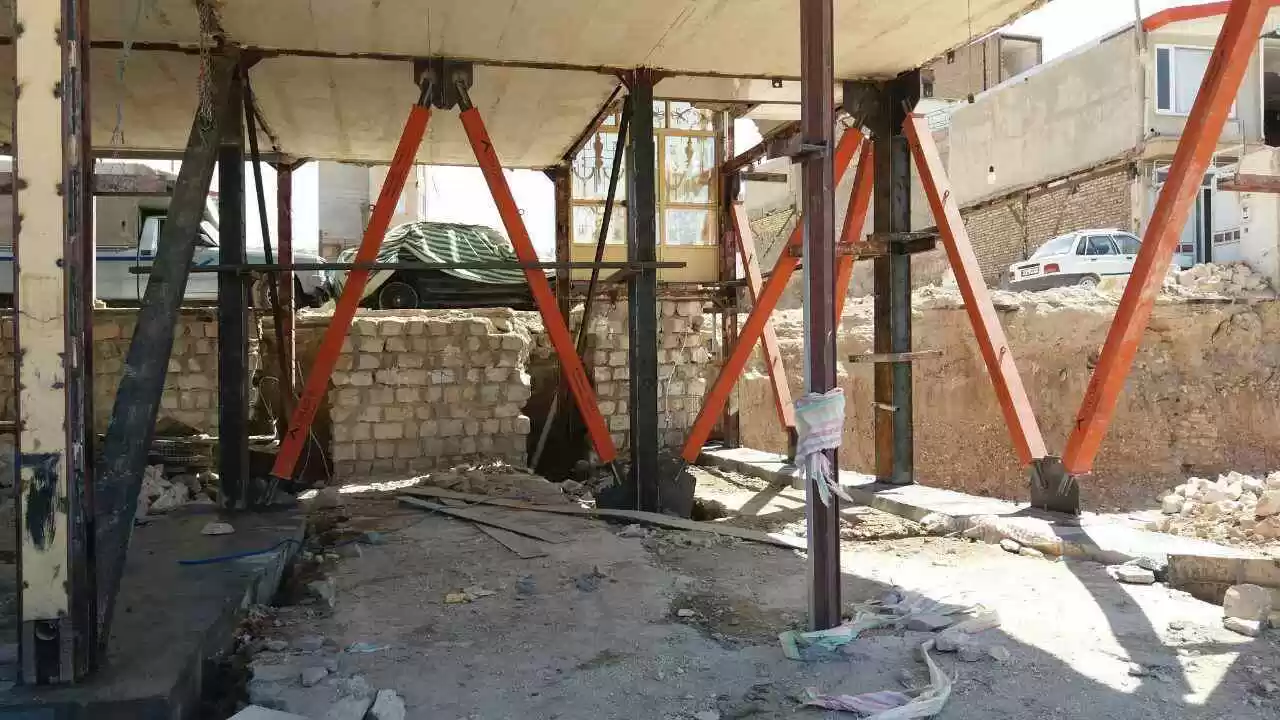

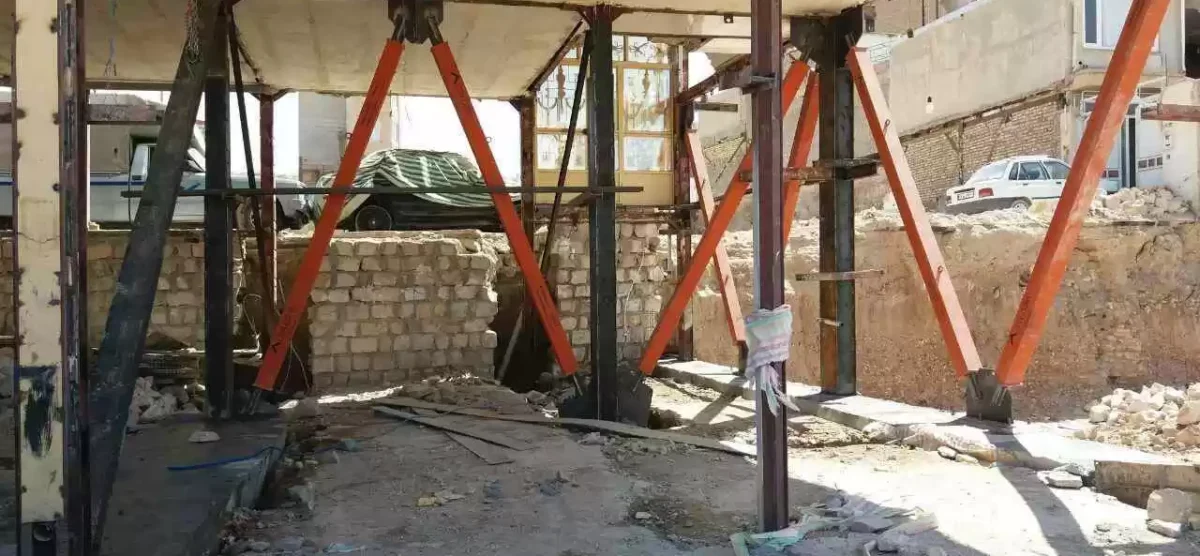

- افزودن مهاربندی فولادی
استفاده از بادبندهای همگرا یا واگرا برای افزایش سختی جانبی سازه. - تعویض یا تقویت اعضای ضعیف
تعویض تیرها یا ستون های آسیب دیده و استفاده از مقاطع قوی تر. - نصب دیوار برشی فولادی
اضافه کردن پانل های فولادی در دهانه ها برای افزایش مقاومت برشی. - افزودن دمپر یا میراگر لرزه ای
استفاده از تجهیزات جذب انرژی برای کاهش نیروهای منتقل شده به سازه. - اتصال مجدد یا بهبود اتصالات
اصلاح جوش ها و پیچ ها برای بهبود عملکرد اتصالات در بارگذاری لرزه ای.
تقویت اتصالات در اسکلت فلزی
اتصالات، به عنوان نقاط انتقال نیرو بین اعضا، یکی از حساس ترین بخش های اسکلت فلزی در زلزله هستند. ضعف در اتصال می تواند کل سیستم را ناکارآمد کند. در روش های مقاوم سازی اسکلت فلزی در برابر زلزله، تقویت اتصالات معمولاً شامل موارد زیر است:
- اضافه کردن ورق های مضاعف (Doubler Plate) برای افزایش ظرفیت برشی جان ستون.
- نصب ورق های پیوستگی (Continuity Plate) برای جلوگیری از تمرکز تنش در محل اتصال تیر به ستون.
- بهبود جوش ها یا جایگزینی آن ها با پیچ های پرفشار برای اطمینان از پیوستگی مناسب.
- استفاده از سخت کننده ها (Stiffeners) برای جلوگیری از تغییر شکل موضعی در جان تیر یا ستون.

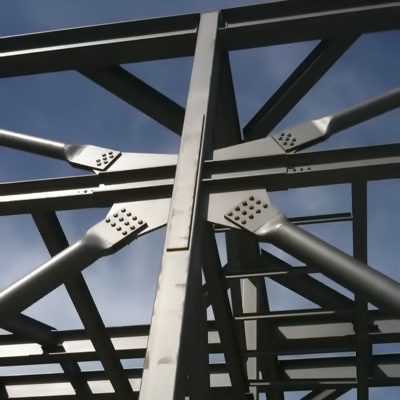

استفاده از مهاربندها در مقاوم سازی
یکی از رایج ترین روش های مقاوم سازی اسکلت فلزی در برابر زلزله، استفاده از مهاربندهای فولادی است. مهاربندها یا بادبندها به عنوان اعضای قطری در قاب های فلزی نصب می شوند و وظیفه اصلی آن ها افزایش سختی جانبی و کاهش تغییر مکان نسبی طبقات است.
مهاربندها می توانند به صورت همگرا (Concentric Bracing) یا واگرا (Eccentric Bracing) اجرا شوند. در سیستم همگرا، مهاربندها در یک نقطه به محل اتصال تیر و ستون می رسند، که سختی بالایی ایجاد می کند. در سیستم واگرا، بخشی از تیر بین مهاربند و ستون وجود دارد که باعث افزایش شکل پذیری سیستم می شود.
انتخاب نوع مهاربند بستگی به کاربری ساختمان، میزان شکل پذیری موردنیاز و الزامات آیین نامه ای دارد. همچنین برای بهبود عملکرد لرزه ای، باید محل اتصال مهاربندها، کیفیت جوش و پیچ ها و مقاومت موضعی تیر و ستون ها به دقت بررسی شود.
تقویت اعضای اصلی سازه
در بسیاری از ساختمان های قدیمی، اعضای اصلی سازه مانند ستون ها و تیرها به دلیل طراحی بر اساس آیین نامه های قدیمی یا فرسودگی دچار ضعف هستند. تقویت این اعضا یک گام کلیدی در بهسازی لرزه ای است.
برای ستون ها، روش های رایج شامل اضافه کردن ورق های تقویتی به وجوه ستون، استفاده از مقاطع فولادی الحاقی یا حتی محصور کردن ستون با بتن مسلح است. در تیرها، تقویت معمولاً با اضافه کردن ورق های بال و جان، یا استفاده از سخت کننده ها برای جلوگیری از کمانش موضعی انجام می شود.
هرگونه تقویت باید بر اساس محاسبات مهندسی دقیق و با در نظر گرفتن ظرفیت موجود و بارهای طراحی انجام شود تا از انتقال مناسب نیروها و هماهنگی عملکرد اعضا اطمینان حاصل گردد.

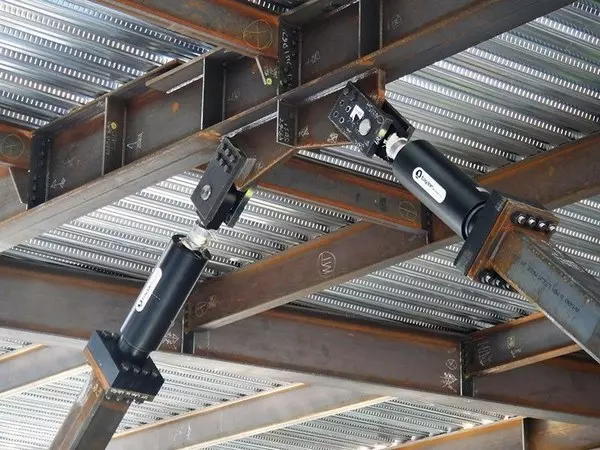

استفاده از سیستم های جذب و کنترل انرژی
در سال های اخیر، استفاده از سیستم های جذب و کنترل انرژی به عنوان روشی نوین در مقاوم سازی اسکلت های فلزی گسترش یافته است. این سیستم ها شامل میراگرهای ویسکوز، میراگرهای اصطکاکی، میراگرهای تسلیمی (Yield Dampers) و جداسازهای لرزه ای (Base Isolators) می شوند.
هدف اصلی این تجهیزات، کاهش انرژی منتقل شده از زمین به سازه در زمان زلزله است. به عبارت دیگر، به جای اینکه اعضای اصلی سازه تغییر شکل زیادی داشته باشند، بخش عمده ای از انرژی توسط این دستگاه ها جذب یا منحرف می شود.
انتخاب نوع سیستم کنترل انرژی وابسته به کاربری ساختمان، ارتفاع، اهمیت سازه و محدودیت های اقتصادی و اجرایی است. مزیت این روش، کاهش آسیب به سازه و حفظ عملکرد آن پس از زلزله است.
بهبود اتصال ستون به فونداسیون
یکی از نقاط بحرانی در روش های مقاوم سازی اسکلت فلزی در برابر زلزله، اتصال ستون به فونداسیون است. ضعف در این بخش می تواند باعث لغزش یا حتی واژگونی ستون شود.
برای بهبود این اتصال، روش های متعددی وجود دارد:
- تعویض یا افزایش تعداد بولت های مهاری با قطر و مقاومت بالاتر
- استفاده از صفحه ستون (Base Plate) تقویت شده با ضخامت و سخت کننده های مناسب
- بهبود گروت ریزی زیر صفحه ستون برای توزیع یکنواخت تنش ها
- اضافه کردن کلاف یا ژاکت بتنی در اطراف پایه ستون برای افزایش مقاومت برشی و خمشی
این اقدامات باید هم زمان با بررسی ظرفیت فونداسیون انجام شود تا از ایجاد مشکل در سایر بخش ها جلوگیری شود.
نتیجه گیری
روش های مقاوم سازی اسکلت فلزی در برابر زلزله مجموعه ای از اقدامات طراحی، تقویتی و اجرایی است که با هدف افزایش ایمنی و پایداری سازه در برابر نیروهای لرزه ای انجام می شود. استفاده از مهاربندها، تقویت اعضای اصلی، نصب سیستم های جذب انرژی و بهبود اتصالات بحرانی، همگی بخشی از این فرآیند هستند.
مهم ترین اصل در موفقیت این اقدامات، انجام ارزیابی لرزه ای دقیق، انتخاب روش مناسب بر اساس شرایط خاص سازه، و اجرای صحیح توسط تیم های متخصص است. با رعایت این اصول، می توان عملکرد لرزه ای ساختمان های فلزی را به طور قابل توجهی ارتقاء داد و خطرات جانی و مالی ناشی از زلزله را کاهش داد.
سوالات متداول
۱. آیا مهاربندها همیشه بهترین روش مقاوم سازی اسکلت فلزی هستند؟
خیر، انتخاب مهاربند بستگی به شرایط سازه، میزان تغییر شکل مجاز و نیازهای معماری دارد. در برخی موارد، سیستم های جذب انرژی یا دیوار برشی فولادی عملکرد بهتری دارند.
۲. آیا می توان اعضای اصلی سازه را بدون تخلیه ساختمان تقویت کرد؟
در بسیاری از موارد بله، به شرط برنامه ریزی دقیق و استفاده از روش های اجرایی که کمترین اختلال را ایجاد کنند.
۳. هزینه مقاوم سازی اسکلت فلزی چقدر است؟
هزینه به عواملی مانند روش مقاوم سازی، ابعاد ساختمان، میزان آسیب پذیری موجود و شرایط محل پروژه بستگی دارد.
۴. آیا مقاوم سازی باعث تغییر ظاهر ساختمان می شود؟
برخی روش ها مانند افزودن مهاربند یا دیوار برشی ممکن است ظاهر داخلی یا خارجی را تغییر دهند، اما می توان با طراحی مناسب این تأثیرات را به حداقل رساند.
